Unitech

MS920-40PBGC-QG (MS920P)
USB仮想COM + RSWedge セットアップ

RSWedge™ Unitech版は、バーコードリーダーに割り当てられているCOMポートからのデータを受信して、キーボードデータに変換するためのキーボードウェッジソフトウェアです。

RSWedge™ Unitech版を使用することで、シリアル通信に対応していないソフトウェアに、QRコードから読み取った日本語(かな、カナ、半角カナ、漢字、その他の全角文字)を直接入力することができます。

  1. 次のフォームから、RSWedge™ Unitech版のセットアップファイルの送付依頼を行うことができます。必要事項を入力して送信し、セットアップファイルを入手してください。

    RSWedge™ Unitech版 送付依頼フォーム

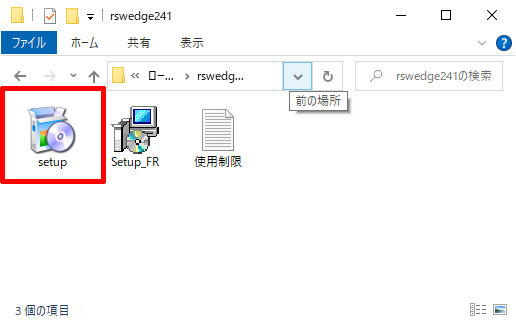

  2. [Setup.exe]を右クリックします。
    3. RSWedgeインストール手順(1)

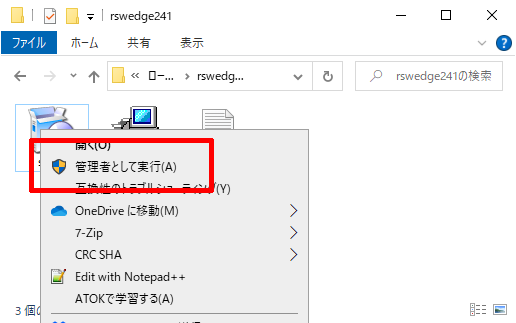

  3. [管理者として実行]をクリックします。[管理者として実行]が無い場合は、単にダブルクリックして実行してください。
    4. RSWedgeインストール手順(2)

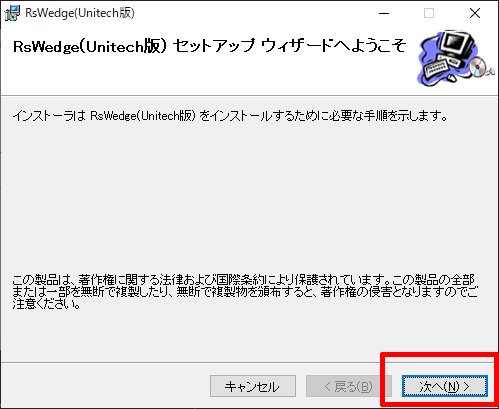

  4. [次へ]ボタンをクリックして続行します。
    5. RSWedgeインストール手順(3)

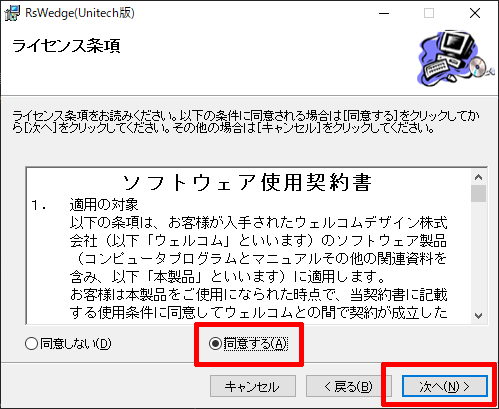

  5. [同意する]を選択して、[次へ]ボタンをクリックして続行します。
    6. RSWedgeインストール手順(4)

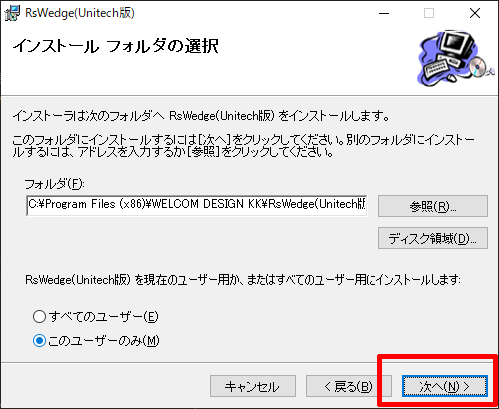

  6. [次へ]ボタンをクリックして続行します。

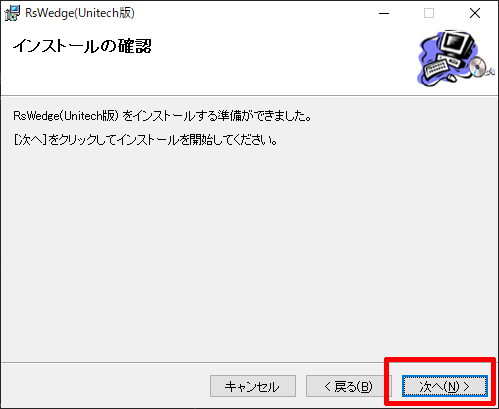

    7. RSWedgeインストール手順(5)
  7. [次へ]ボタンをクリックしてインストールを開始します。
    8. RSWedgeインストール手順(6)

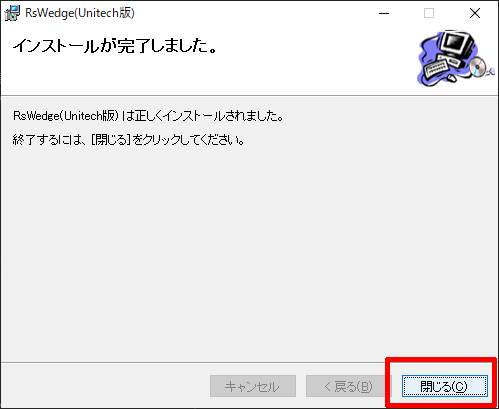

  8. インストールが完了したら[閉じる]ボタンをクリックしてセットアップウィザードを閉じて設定完了です。
    9. RSWedgeインストール手順(6)

  1. トリガーボタンを押してスキャナの電源を入れます。

  2. バーコードリーダーの設定を初期化するため、次のバーコードをスキャンします。

    3. 出荷時デフォルト設定に復元

  3. USBドングルと接続して無線で使用する場合は「USBドングル SPP」バーコードをスキャンします。

    USBケーブルで接続して有線で使用する場合は「USBケーブル SPP」バーコードをスキャンします。

    4. USBドングル SPP

    USBケーブル SPP

  4. 「USBドングル SPP」の場合は、ドングルに貼り付けられている接続用バーコード(...AXXXXXXXX)をスキャンし、ドングルをホストPCのUSBポートに接続します。

    「USBケーブル SPP」の場合は、バーコードリーダーとホストPCのUSBポートをUSBケーブルで直接接続します。

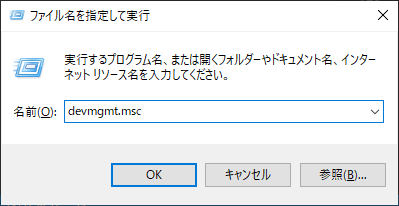

  5. キーボードの[Windows]キーを押しながら[R]キーを押して「ファイル名を指定して実行」ダイアログを開きます。入力欄に「devmgmt.msc」と入力し、OKボタンをクリックしてデバイスマネージャーを開きます。

    コピー用
    バーコードリーダーの設定(1)

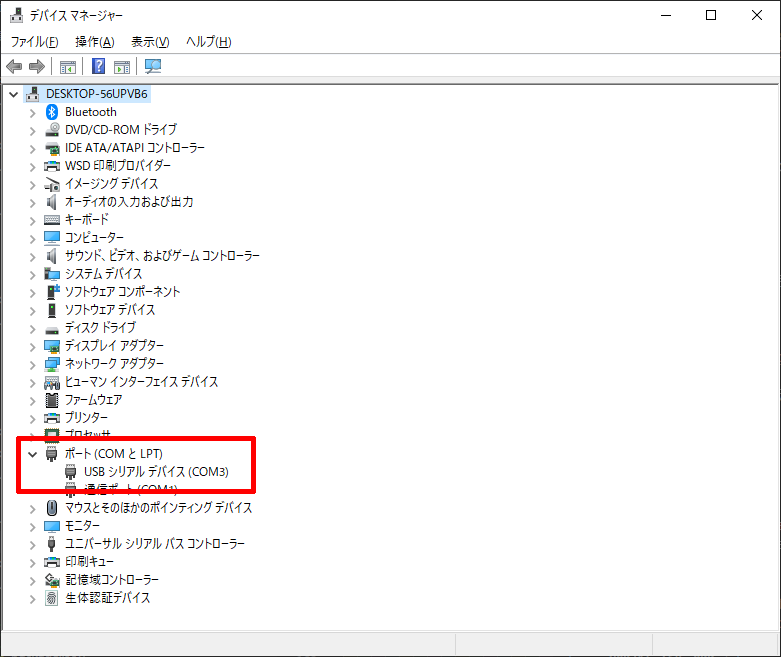

  6. デバイスマネージャーの「ポート (COMとLPT)」に「USB シリアル デバイス」が表示されていれば設定は完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。RSWedgeはこのポート番号に接続するよう設定する必要があります。

    バーコードリーダーの設定(2)

    デバイスマネージャーの「ほかのデバイス」や「その他のデバイス」に「(！) Scanner USB CDC」として存在する場合、USB仮想COMドライバの手動インストールが必要です。

    バーコードリーダーの設定(3)

  1. 手順①でインストールした RSWedge™ Unitech版 (以下、RsWedge) を、デスクトップのショートカットやインストールフォルダ内の実行ファイルから実行します。

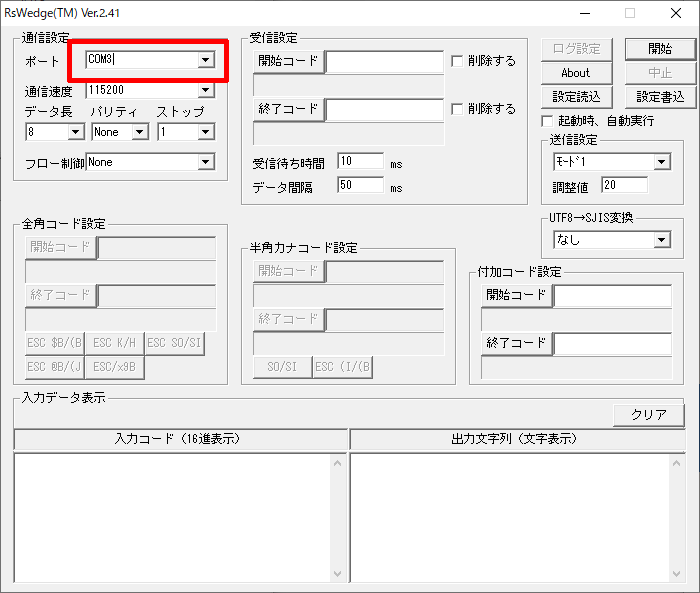

  2. 通信設定のポートに、手順③で確認した、バーコードリーダー(ドングル)に割り当てらているポート番号を選択します。

    RSWedge設定(1)

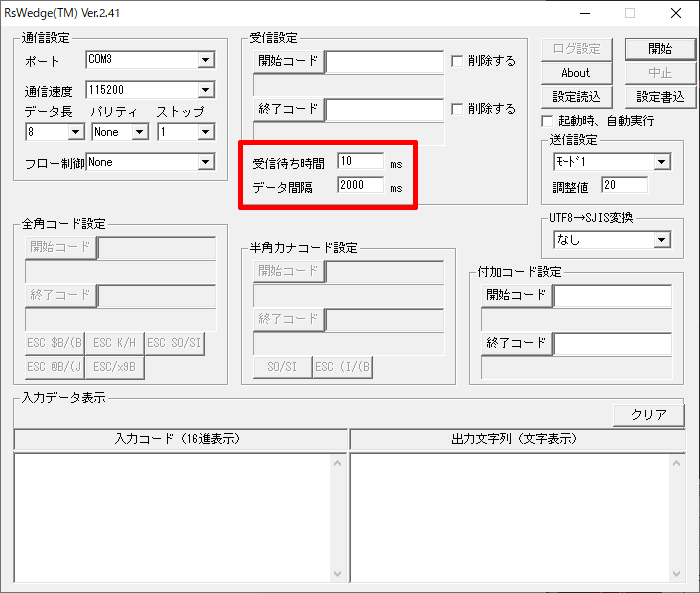

  3. 受信設定のデータ間隔に2000(最大値)を入力します。

    RSWedge設定(2)

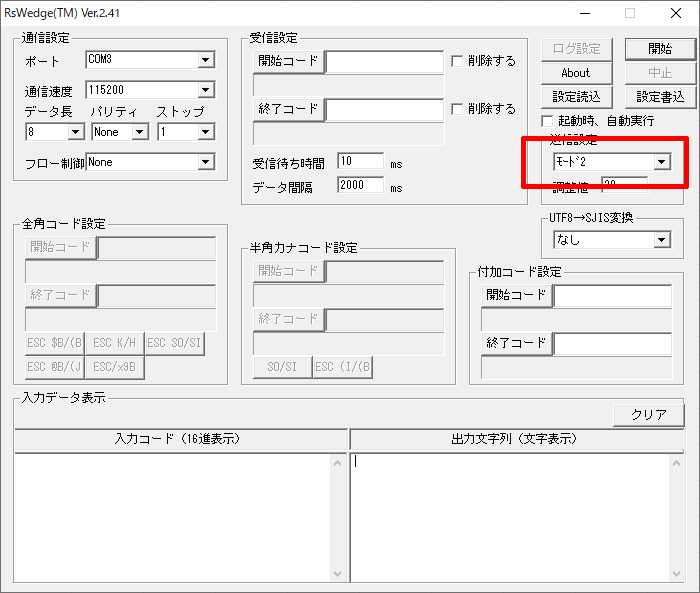

  4. 送信設定にモード 2を選択します。

    RSWedge設定(3)

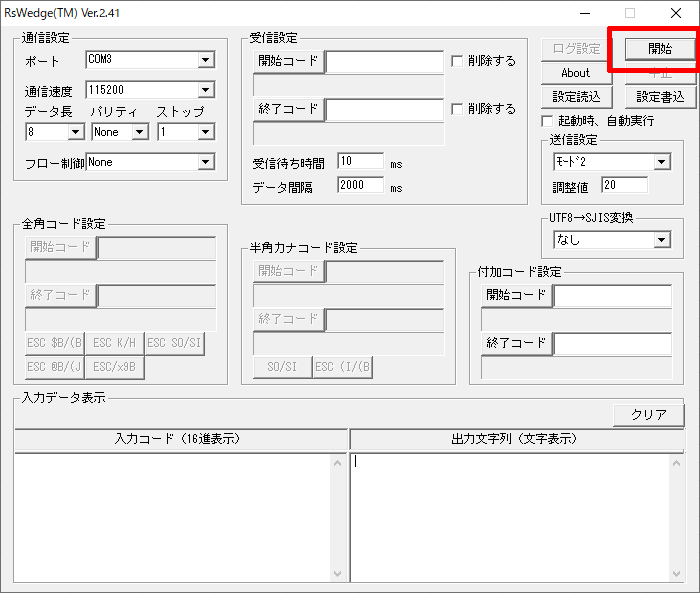

  5. 設定を適切に変更したら開始ボタンをクリックしてバーコードリーダーとの通信を開始します。

    RSWedge設定(4)

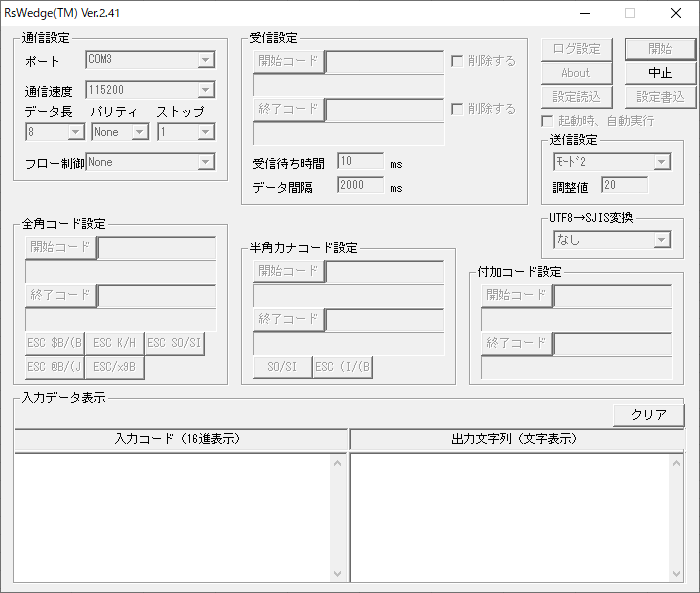

  6. RSWedgeとバーコードリーダーとの間で通信が確立すると、中止ボタン以外はグレーアウトします。

    RSWedge設定(5)

  7. RSWedgeは、バーコードリーダーが読み取ったデータを、あたかもキーボードで入力したようなデータに変換します。

    キーボード入力可能なソフトウェアを実行し、入力開始場所にカーソルを合わせてバーコードを読み取ると、データを直接入力することができます。

ここでは、改行(Enter)キーをタブ(Tab)キーに変更するやり方を掲載します。

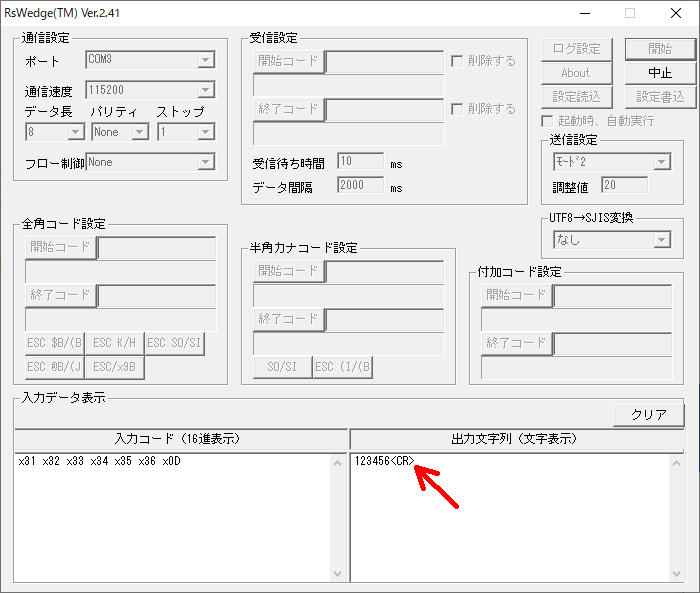

  1. RsWedgeの画面をアクティブ(最前面)の状態にしてからバーコードを読み取ると、RSwedgeの受け取ったデータが出力文字列 (文字列表示)に入力されます。データの最後の<CR>が改行キーの部分です。

    TAB設定(1)

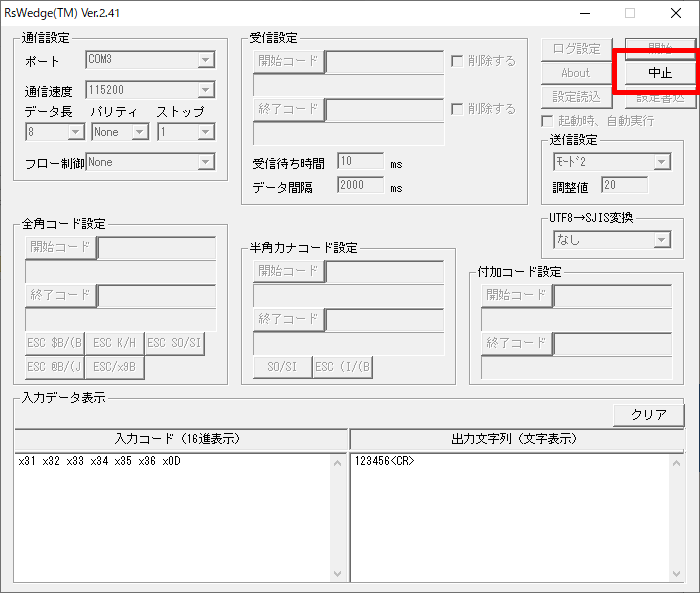

  2. RSWedgeが通信中だと設定の変更ができないため、中止ボタンをクリックして通信を終了します。

    TAB設定(2)

  3. 最初に改行キー「<CR>」を削除するための設定を行います。受信設定の終了コードボタンをクリックします。

    TAB設定(3)

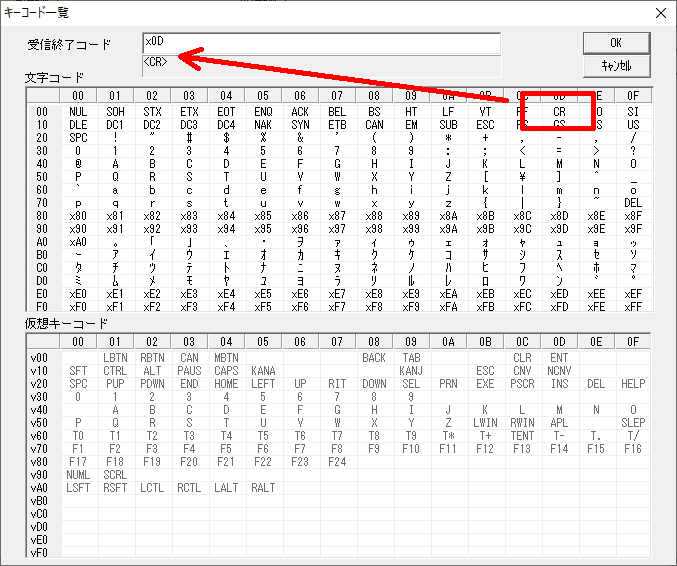

  4. 文字コード内のCRをダブルクリックします。ダブルクリックすると受信終了コードに追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。

    TAB設定(4)

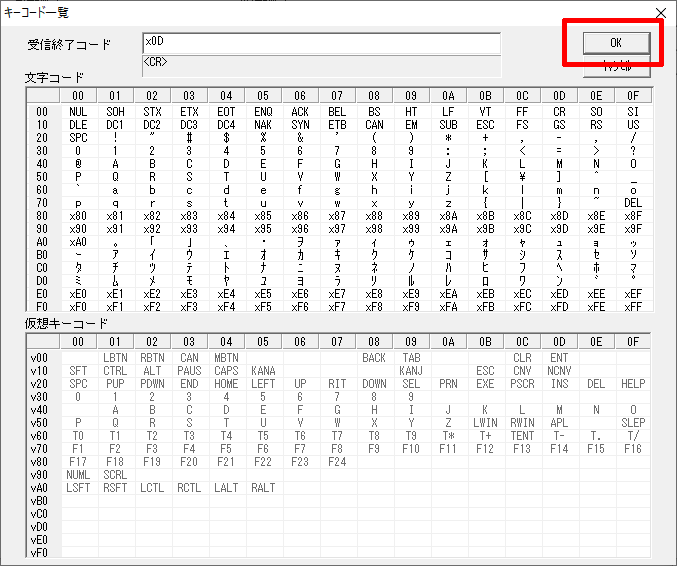

  5. OKボタンをクリックします。

    TAB設定(5)

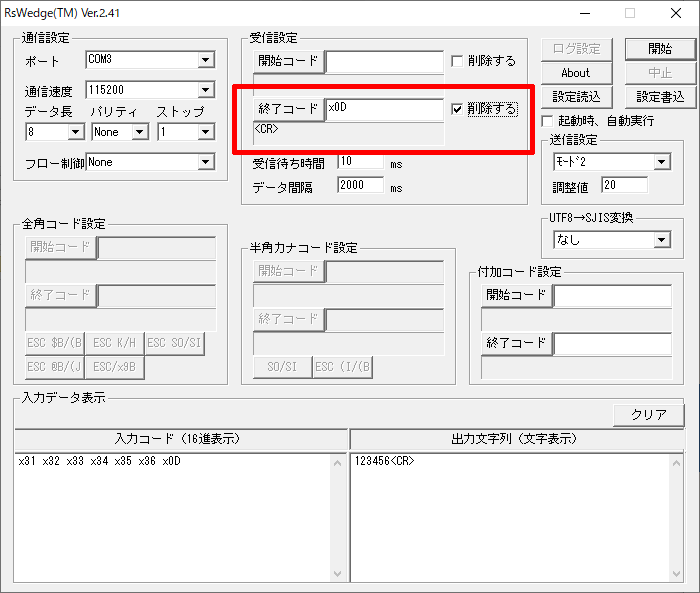

  6. RSWedgeのメイン画面に戻ったら、終了コードの右側の削除するチェックボックスをチェックします。これで終端のCRは削除されます。

    TAB設定(6)

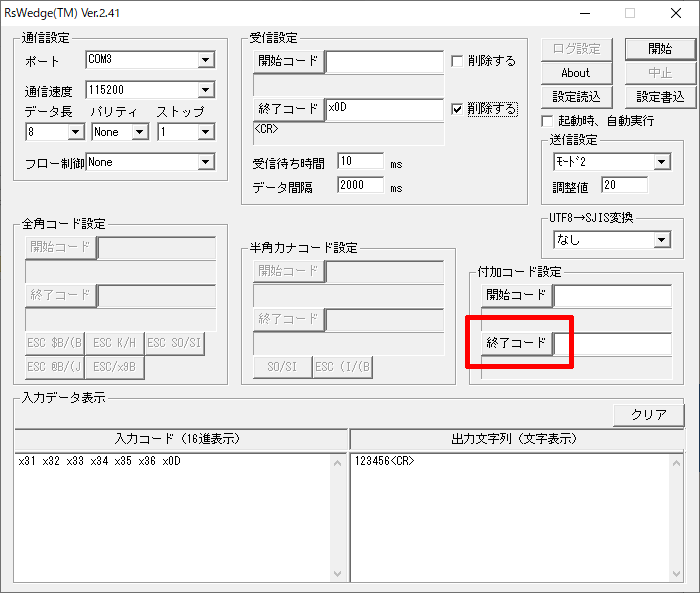

  7. 続いて、削除したCRの代わりにTabを設定します。付加コード設定の終了コードボタンをクリックします。

    TAB設定(7)

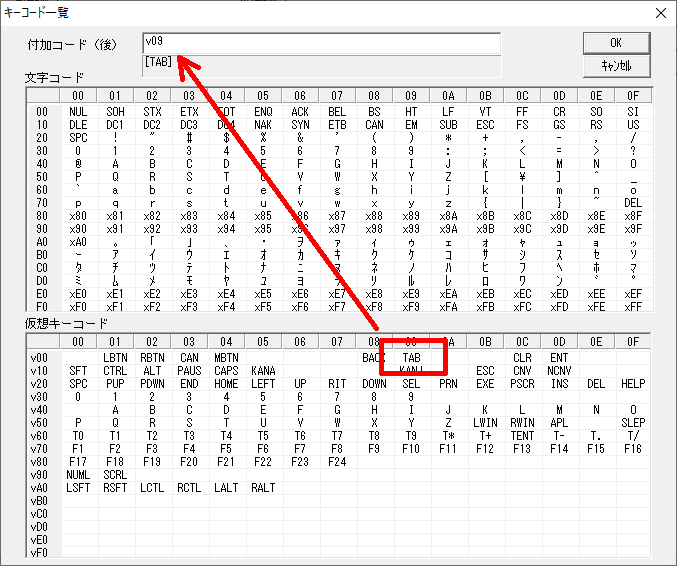

  8. 下側の仮想キーコード(Windows機能キー)からTABをダブルクリックします。ダブルクリックすると付加コード (後)に追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。

    ここで、他のキーや追加の文字を設定することもできます。ここで設定したキーや文字は、バーコードデータの終端に追加されます。

    TAB設定(8)

  9. OKボタンをクリックします。

    TAB設定(9)

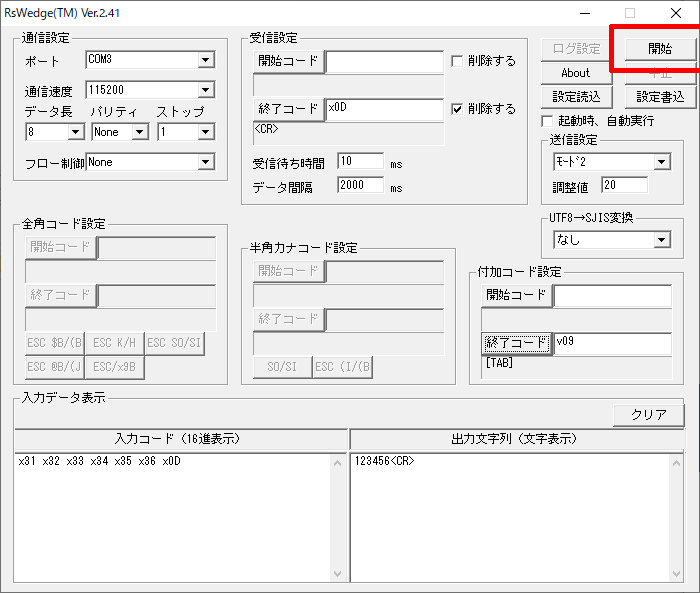

  10. 開始ボタンをクリックしてスキャナの通信を開始します。バーコードリーダーとのあいだに通信が確立すれば設定完了です。

    TAB設定(10)

  11. バーコードをスキャンして終端がTABキーに変更されているか確認してください。

ここでは、日本語を含むQRコードを読んだときに文字化けして出力される場合の対処方法について掲載します

対象となるのは、次のようにRSWedgeをアクティブ(最前面)な状態で読み取った時に、画面下部の入力コードの16進表示・文字表示の双方にデータが入り、かつ文字化けしている場合です。入力コードの片方にしかデータが入らなかったり、そもそもRSWedgeを実行していなくてもデータ入力ができる場合は、RSWedgeとバーコードリーダーが正常に通信できていません。もう一度、手順③からやり直してください。

文字化け解消(1)

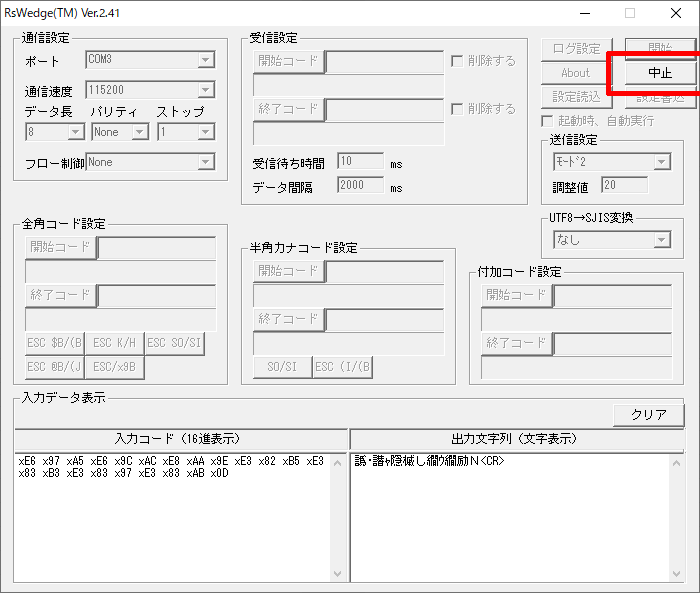

  1. RSWedgeが通信中だと設定の変更ができないため、中止ボタンをクリックして通信を終了します。

    文字化け解消(2)

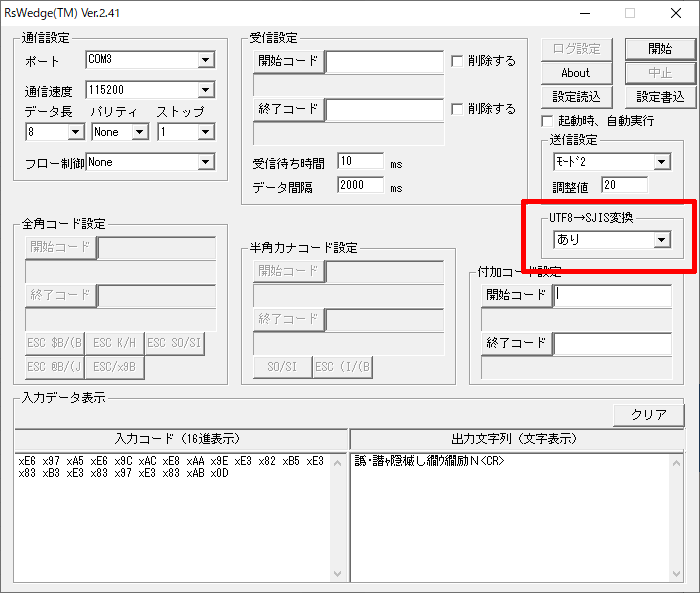

  2. UTF8→SJIS変換の値を「なし」の場合は「あり」に、「あり」の場合は「なし」に、それぞれ逆の値を選択します。

    文字化け解消(3)

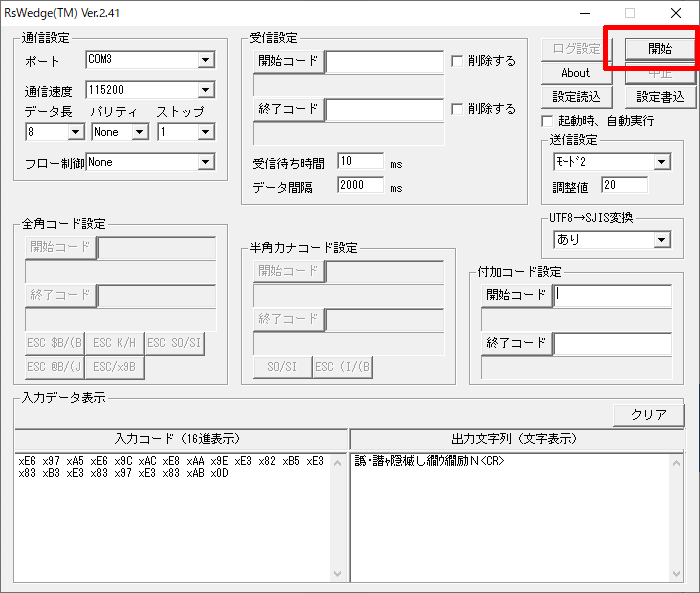

  3. 開始ボタンをクリックしてスキャナの通信を開始します。バーコードリーダーとのあいだに通信が確立すれば設定完了です。

    文字化け解消(4)

  4. バーコードをスキャンして文字化けが解消されているか確認してください。

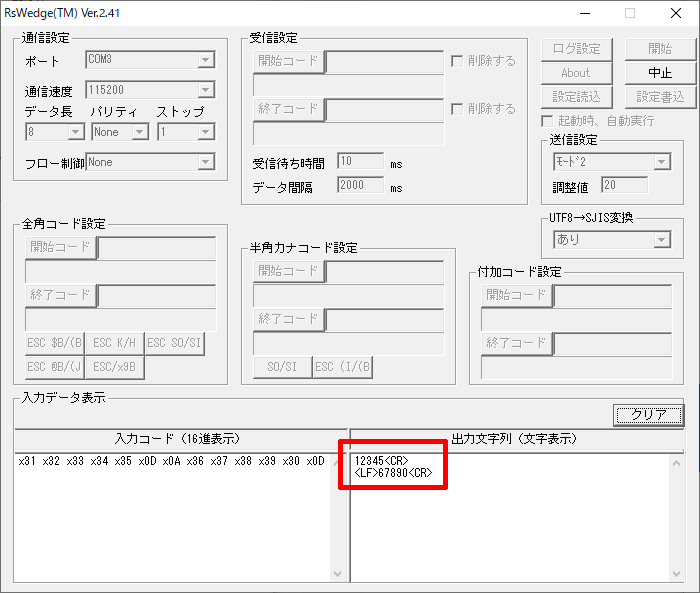

QRコード内に改行コードが含まれている場合、バーコードリーダーとRSWedgeを適切に設定する必要があります。とくに改行コードとして<LF>が含まれている場合には注意が必要です。
QRコード内に含まれている改行コードは、作成するソフトウェアや環境によって次の3つのパターンが存在します。
(終端の<CR>は、QRコードに含まれる改行コードではなく、バーコードリーダーが送信している改行コードです。)
  • 改行コードが「<CR>」
    QRコード内のQRコードに対応(1)
  • 改行コードが「<LF>」
    QRコード内のQRコードに対応(2)
  • 改行コードが「<CR><LF>」
    QRコード内のQRコードに対応(3)

  1. まず、バーコードリーダーの設定を変更します。QRコード内の改行コードと同じターミネーターを次のバーコードからスキャンしてください。たとえばQRコード内の改行コードが<LF>の場合は、ターミネーター「LF」をスキャンします。

    特殊な事例として、QRコードデータが改行コードで終わっている場合は、ターミネーター「なし」をスキャンします。

    ターミネーター「LF」

    ターミネーター「CR」

    ターミネーター「CRLF」

    ターミネーター「なし」

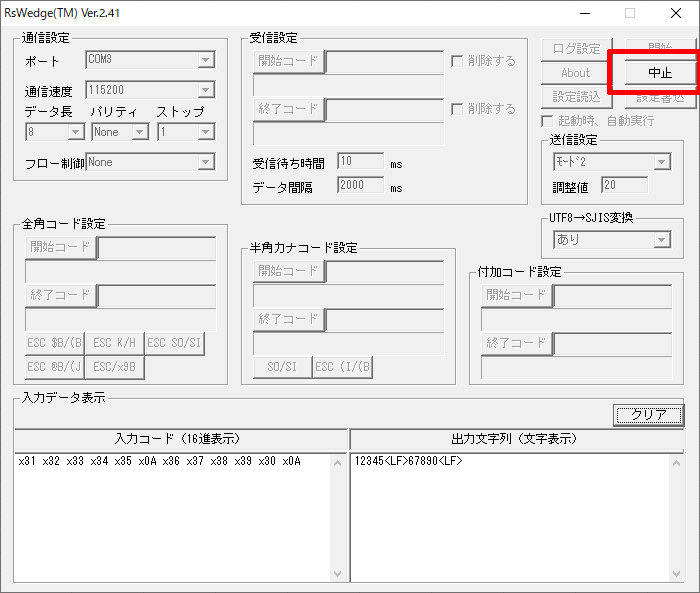

  2. 続いて、RSWedgeの設定を変更します。RSWedgeが通信中だと設定の変更ができないため、中止ボタンをクリックして通信を終了します。

    QRコード内のQRコードに対応(4)

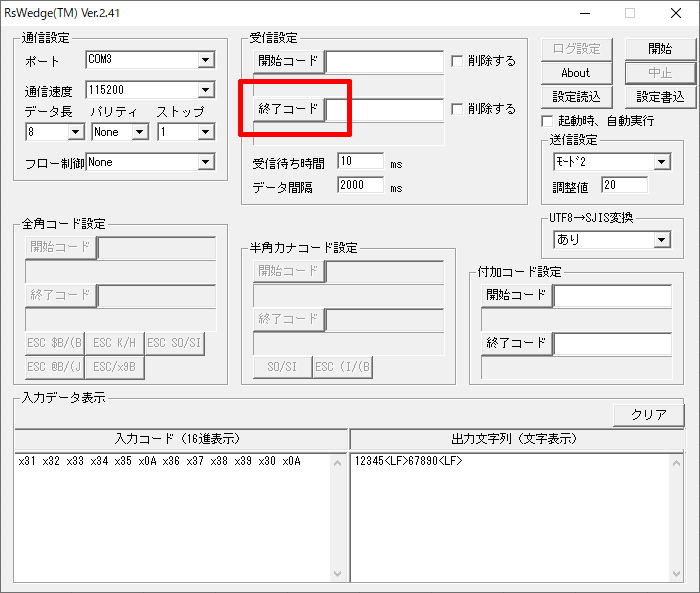

  3. 受信設定の終了コードボタンをクリックします。

    QRコード内のQRコードに対応(5)

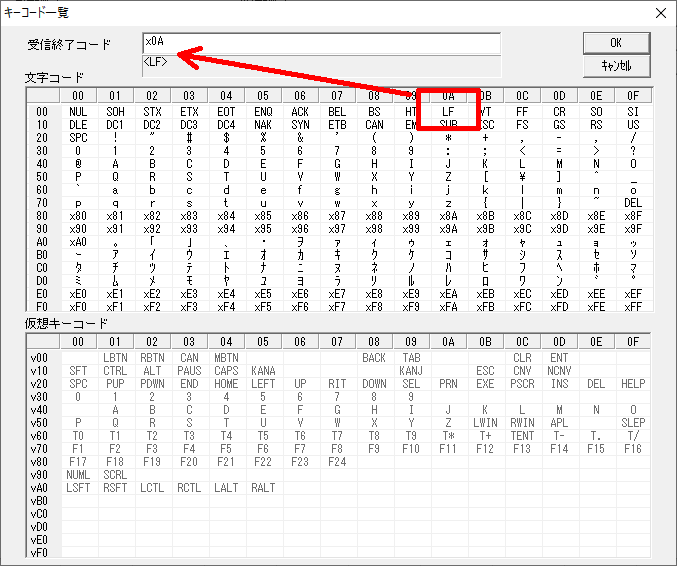

  4. QRコードデータに含まれる改行コードと同じ文字をダブルクリックします。

    たとえば、QRコード内の改行コードが<LF>の場合は、LFをダブルクリックします。ダブルクリックすると受信終了コードに追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。

    QRコード内のQRコードに対応(6)

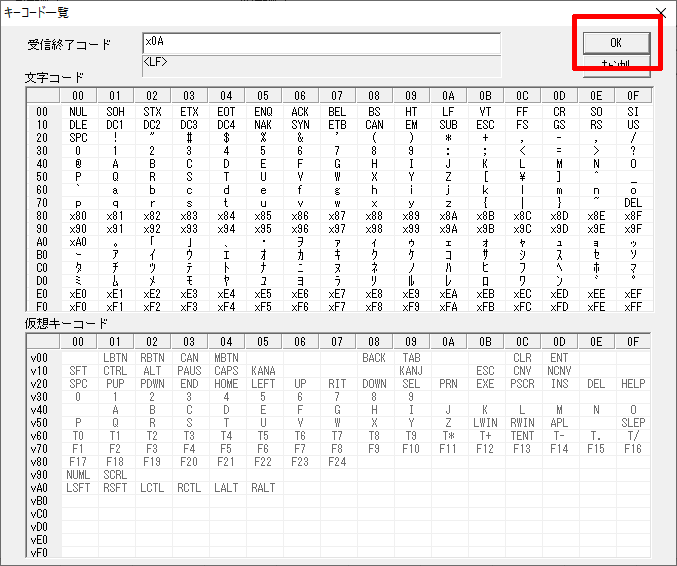

  5. OKボタンをクリックします。

    QRコード内のQRコードに対応(7)

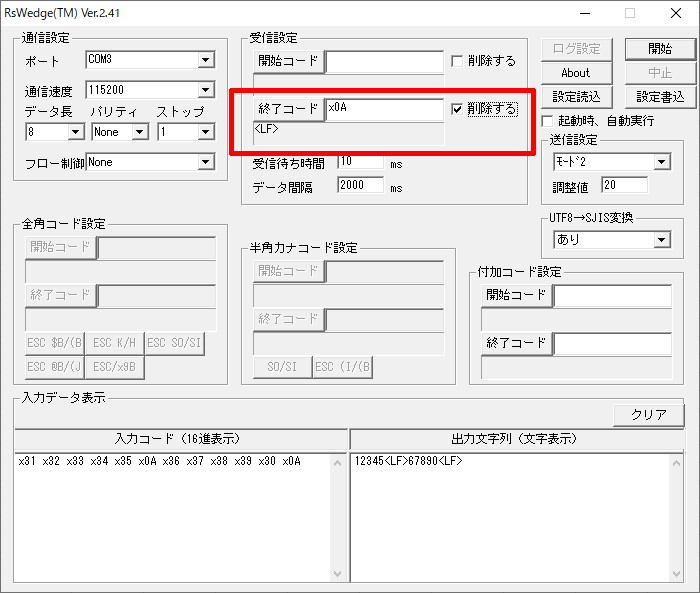

  6. RSWedgeのメイン画面に戻ったら、終了コードの右側の削除するチェックボックスをチェックします。

    QRコード内のQRコードに対応(8)

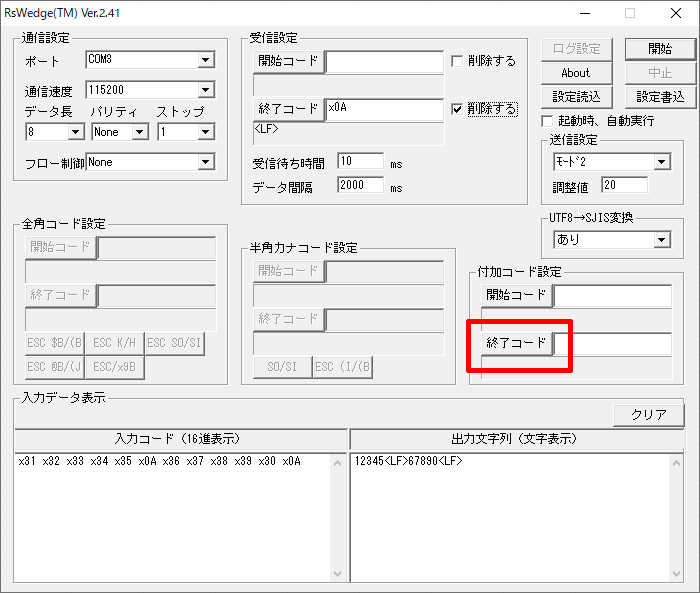

  7. 付加コード設定の終了コードボタンをクリックします。

    QRコード内のQRコードに対応(9)

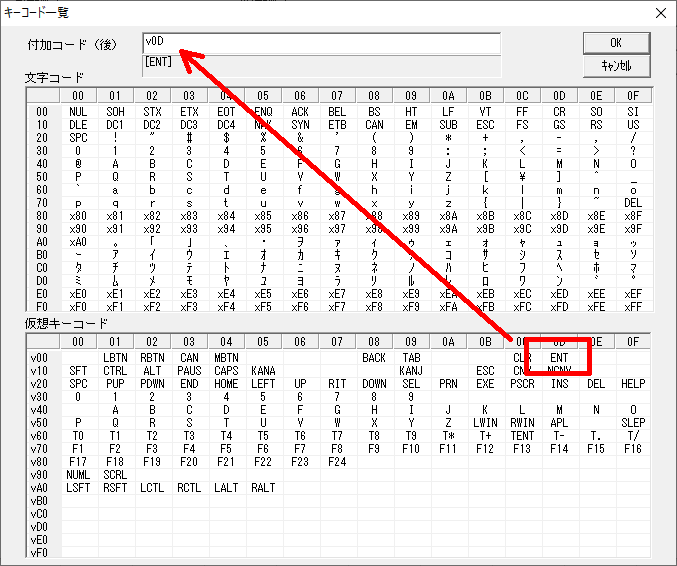

  8. 下側の仮想キーコード(Windows機能キー)からENT(Enterキー)をダブルクリックします。ダブルクリックすると付加コード (後)に追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。

    QRコード内のQRコードに対応(10)

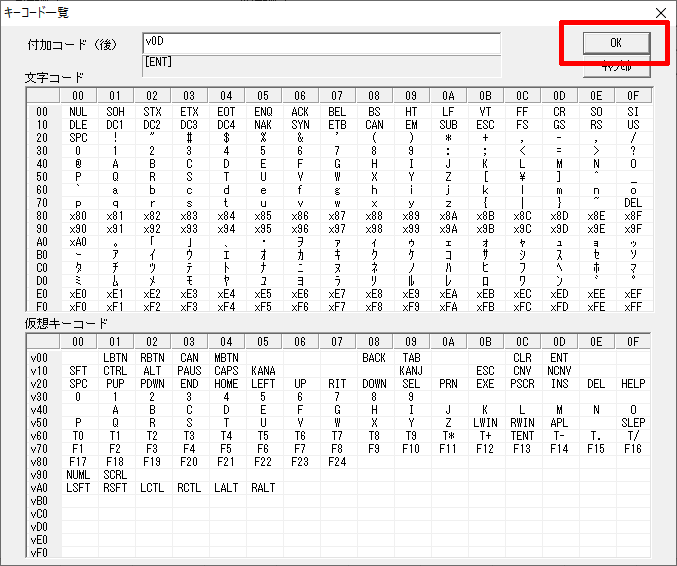

  9. OKボタンをクリックします。

    QRコード内のQRコードに対応(11)

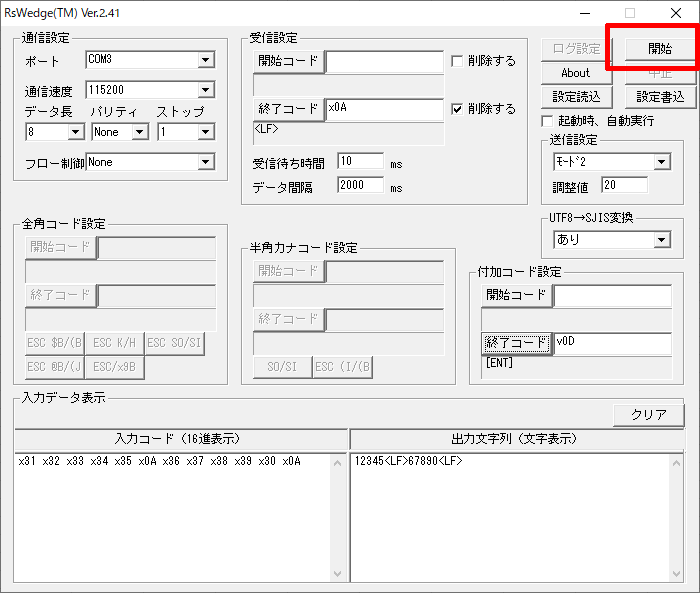

  10. 開始ボタンをクリックしてスキャナの通信を開始します。バーコードリーダーとのあいだに通信が確立すれば設定完了です。

    QRコード内のQRコードに対応(12)

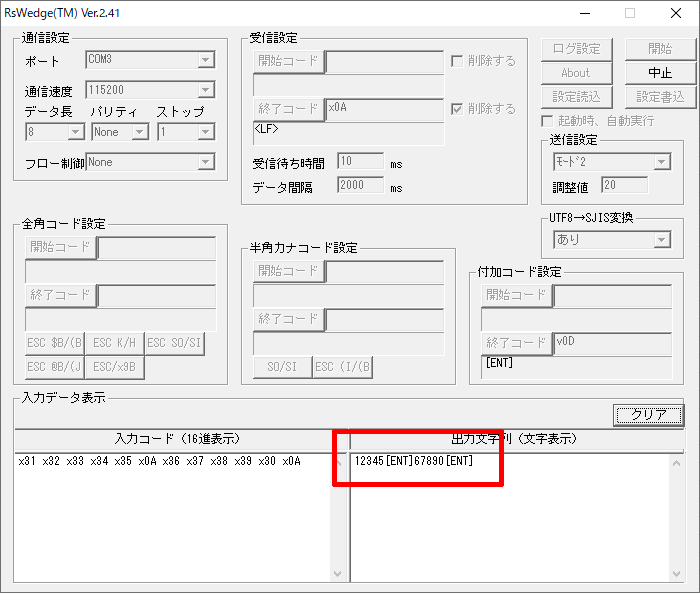

  11. RSWedgeがアクティブ(最前面)な状態で読み取ると、すべての改行コードが[ENT](Enterキー)に変換されているとこが確認できます。

    QRコード内のQRコードに対応(13)

  12. バーコードをスキャンしてQRコード内の改行コードが正しく処理されるか確認してください。

  1. キーボードの[Windows]キーを押しながら[R]キーを押して「ファイル名を指定して実行」ダイアログを開きます。入力欄に「devmgmt.msc」と入力し、OKボタンをクリックしてデバイスマネージャーを開きます。

    コピー用
    仮想COMドライバインストール手順(1)

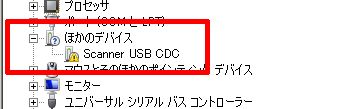

  2. デバイスマネージャーの「ほかのデバイス」や「その他のデバイス」に「(！) Scanner USB CDC」が存在する場合、USB仮想COMドライバの手動インストルが必要です。

    仮想COMドライバインストール手順(2)

  3. 次のリンクから、USB仮想COMドライバをダウンロードします。ダウンロードしたらzipファイルを展開して、中身を任意のフォルダへ取り出してください。

    Pシリーズ UBS仮想COMドライバ (デジタル署名付き)

    仮想COMドライバインストール手順(3)

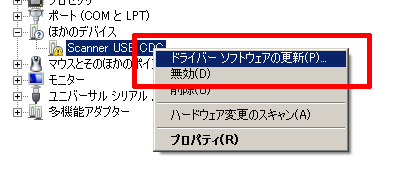

  4. デバイス マネージャーの「(！) Scanner USB CDC」を右クリックして、メニューから[ドライバーソフトウェアの更新](または、[ドライバーの更新])をクリックします。

    仮想COMドライバインストール手順(4)

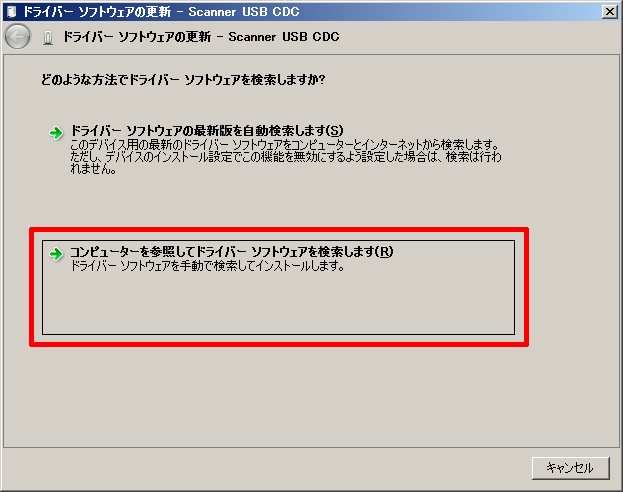

  5. [コンピューターを参照してドライバー ソフトウェアを検索します]をクリックします。

    仮想COMドライバインストール手順(5)

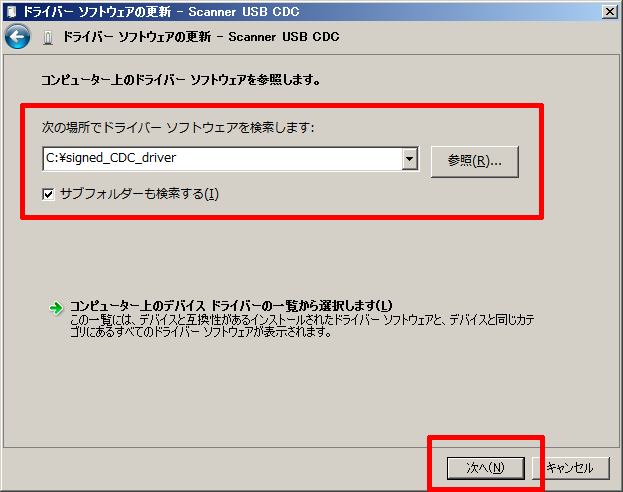

  6. 「Pシリーズ UBS仮想COMドライバ (デジタル署名付き)」を展開したフォルダの場所をテキストボックスに直接入力するか、[参照...]ボタンから展開したフォルダを探して開きます。

    [次へ]ボタンをクリックしてデバイスドライバのインストールを開始します。

    仮想COMドライバインストール手順(6)

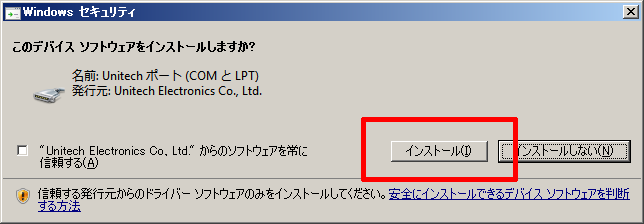

  7. デバイスドライバのインストール中にセキュリティダイアログが表示された場合は、[インストール]ボタンをクリックして続行します。

    仮想COMドライバインストール手順(7)

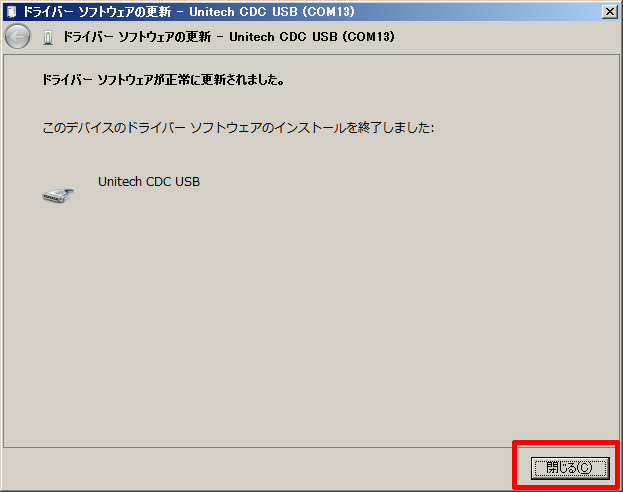

  8. インストール完了後、[閉じる]ボタンをクリックしてダイアログを閉じます。

    仮想COMドライバインストール手順(8)

  9. デバイスマネージャーの「ポート (COMとLPT)」に「Unitech CDC USB」が表示されていれば、デバイスドライバのインストールは完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。RSWedgeはこのポート番号に接続するよう設定する必要があります。

    仮想COMドライバインストール手順(9)

Windows 10のIMEの設定状態によってこの事象が発生する場合があります。この事象が発生した場合は、次の手順でIMEの設定を変更してください。

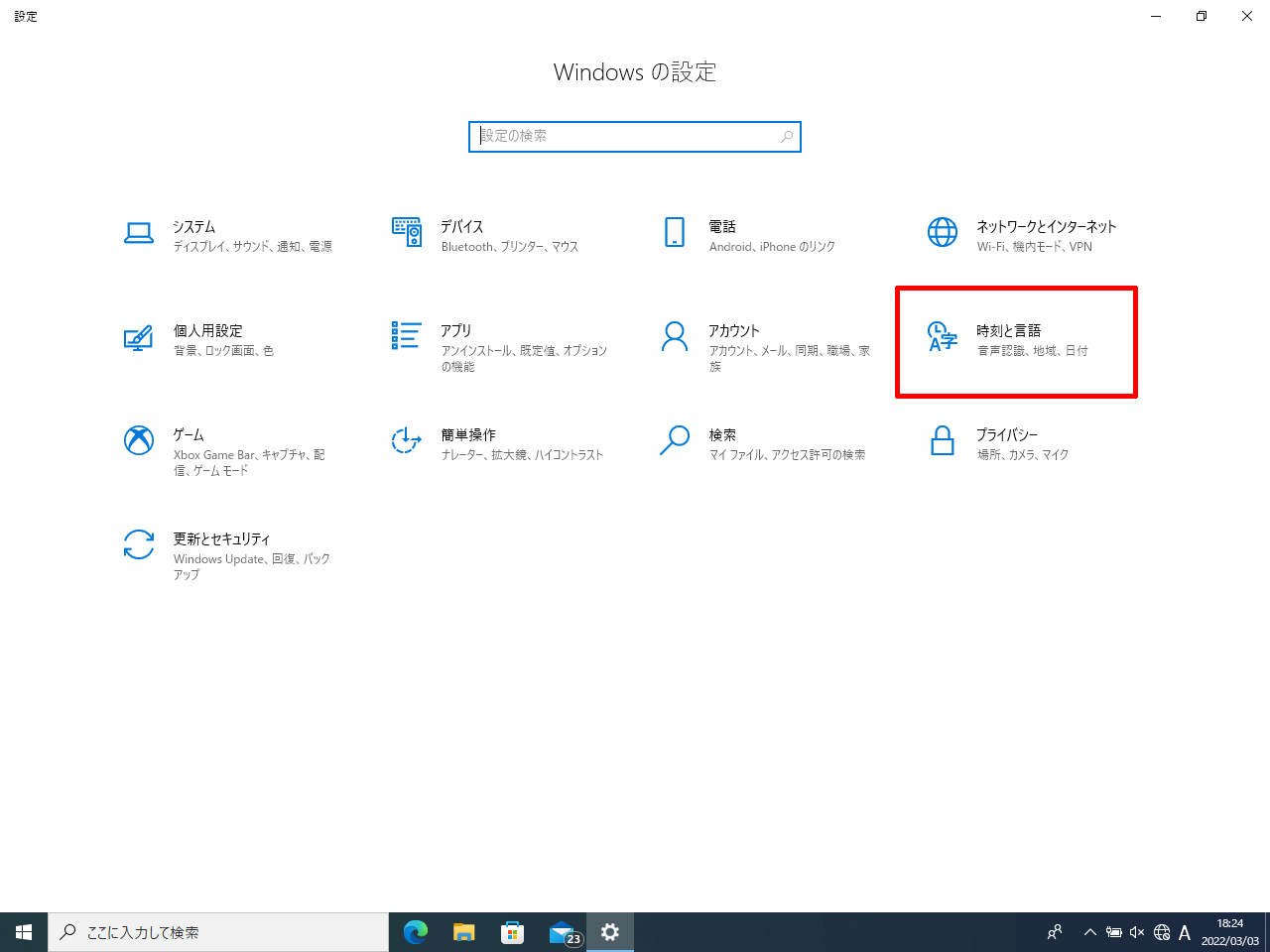

  1. 画面左下の[Windowsマーク(スタート)]→[設定]→[時刻と言語]に進みます。

    IME変更(1)

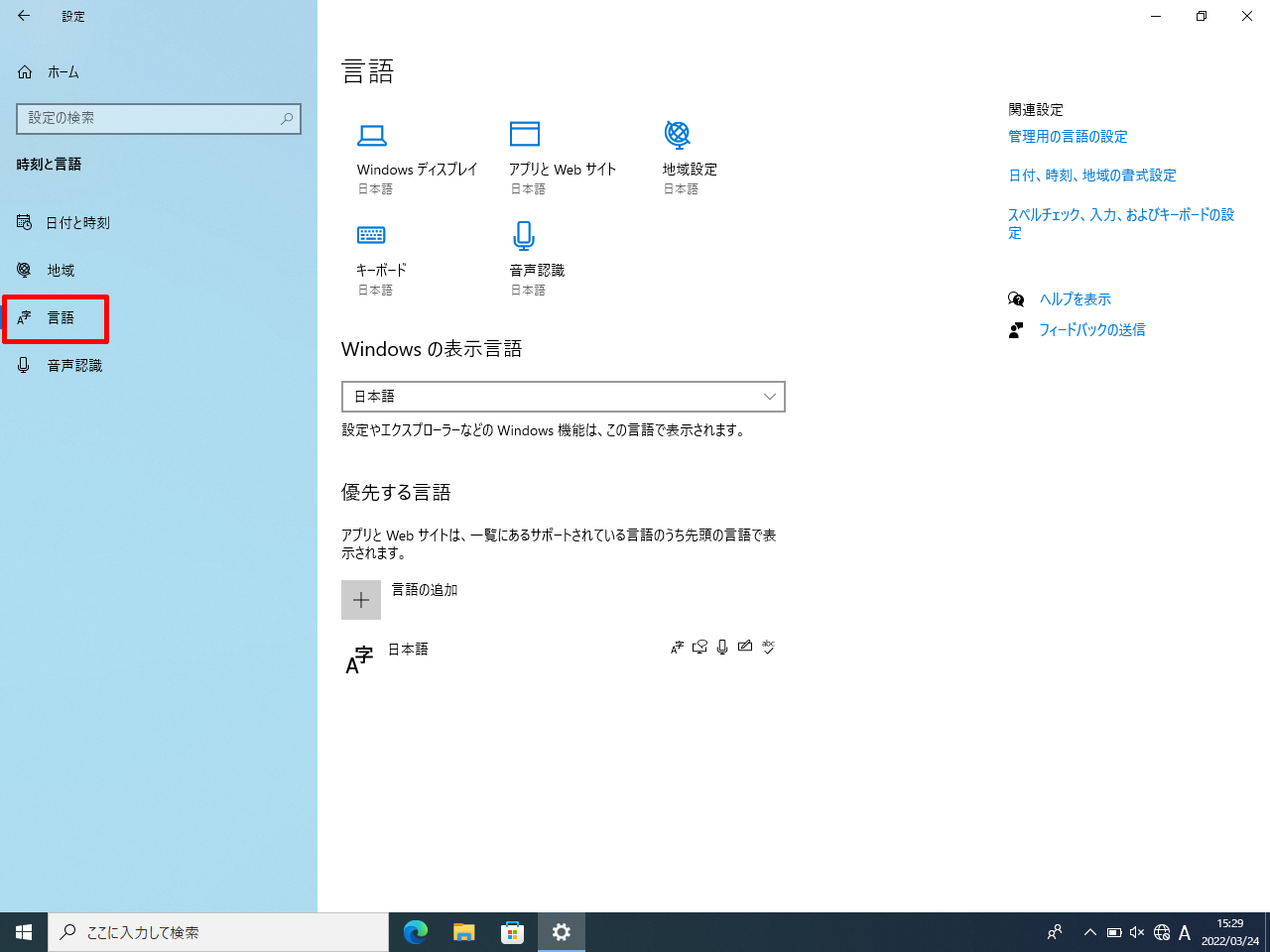

  2. 左側のメニューから[言語]をクリックして進みます。

    IME変更(2)

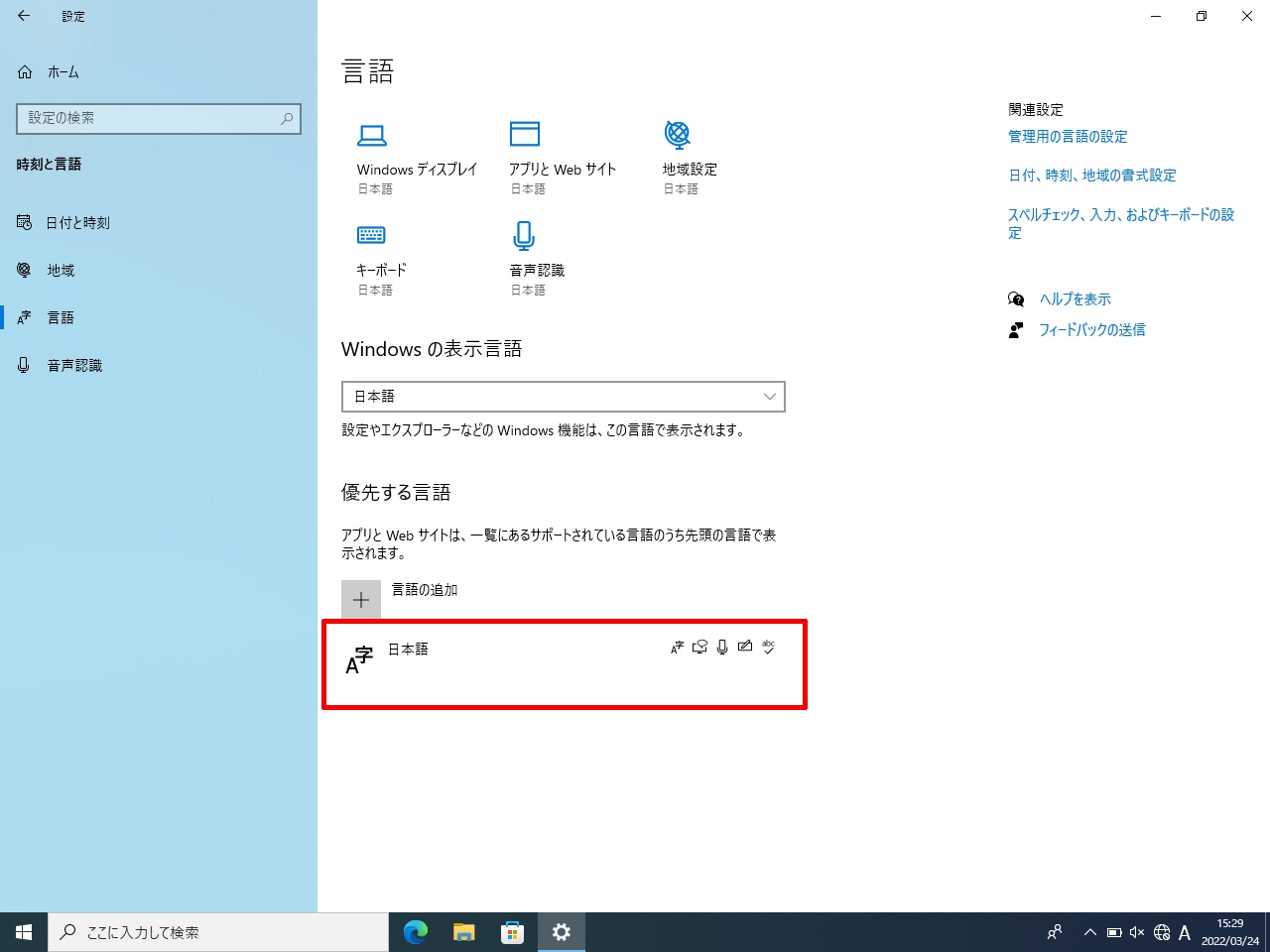

  3. 優先する言語の[日本語]をクリックします。

    IME変更(3)

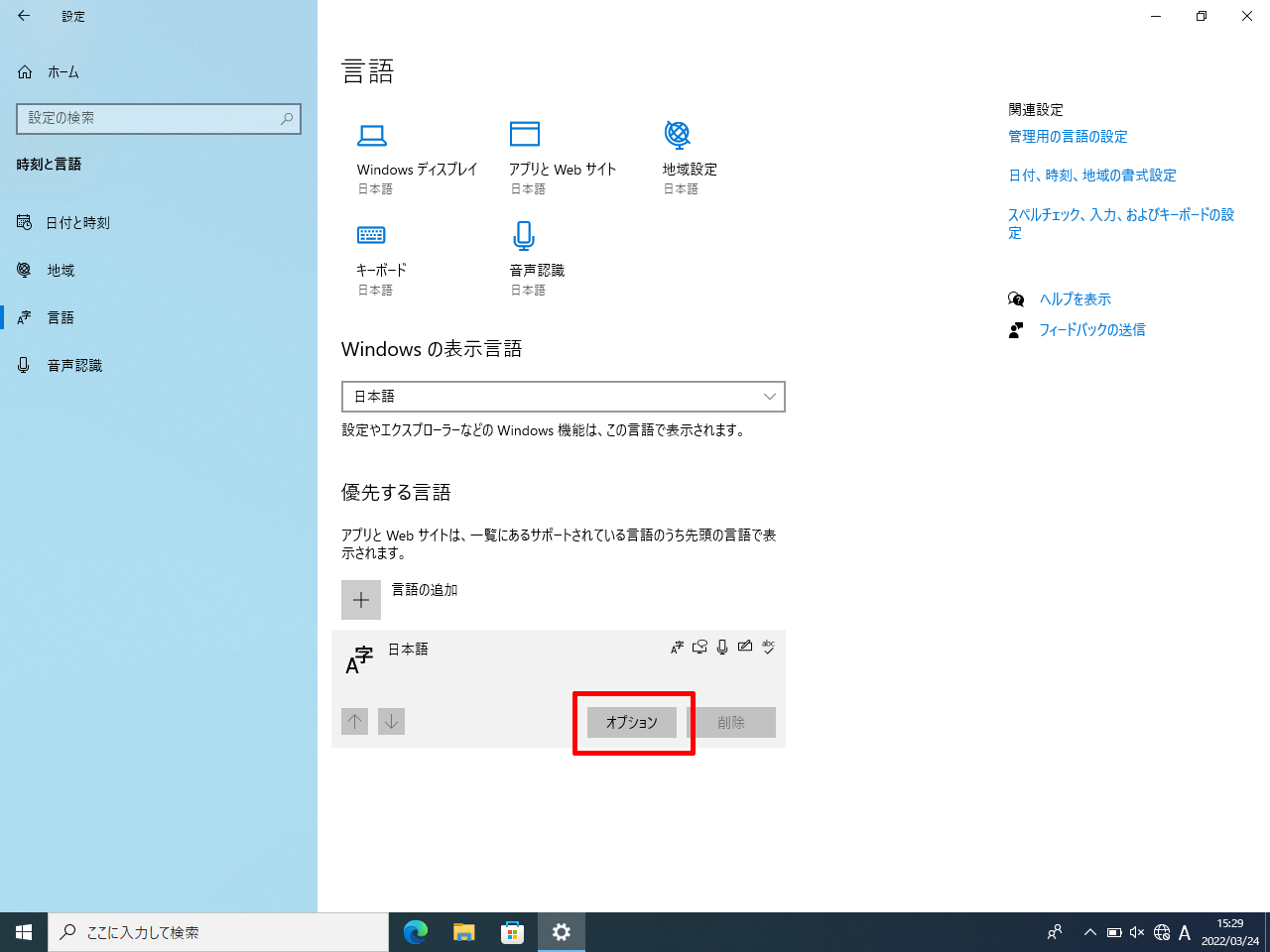

  4. [オプション]ボタンをクリックします。

    IME変更(4)

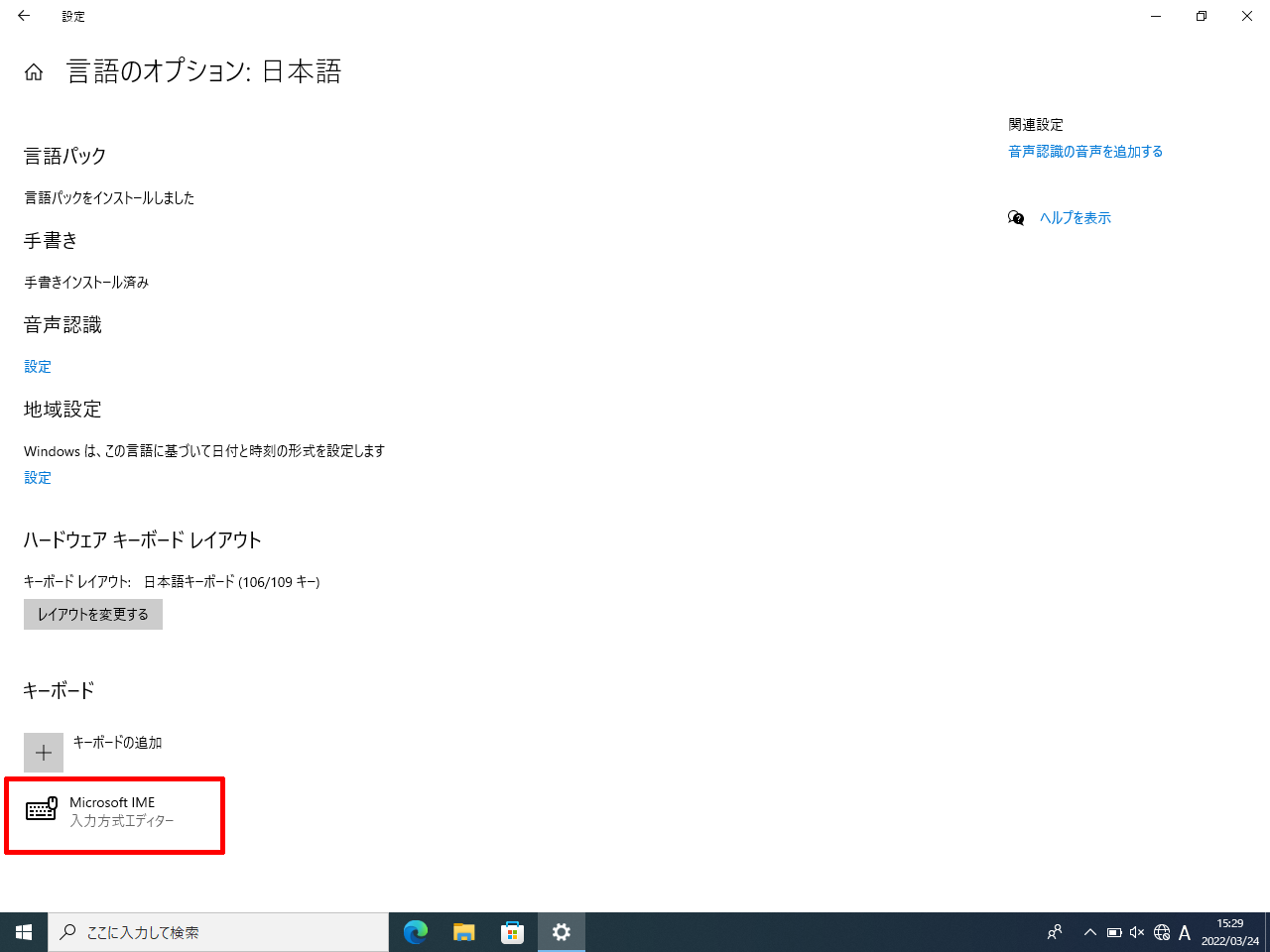

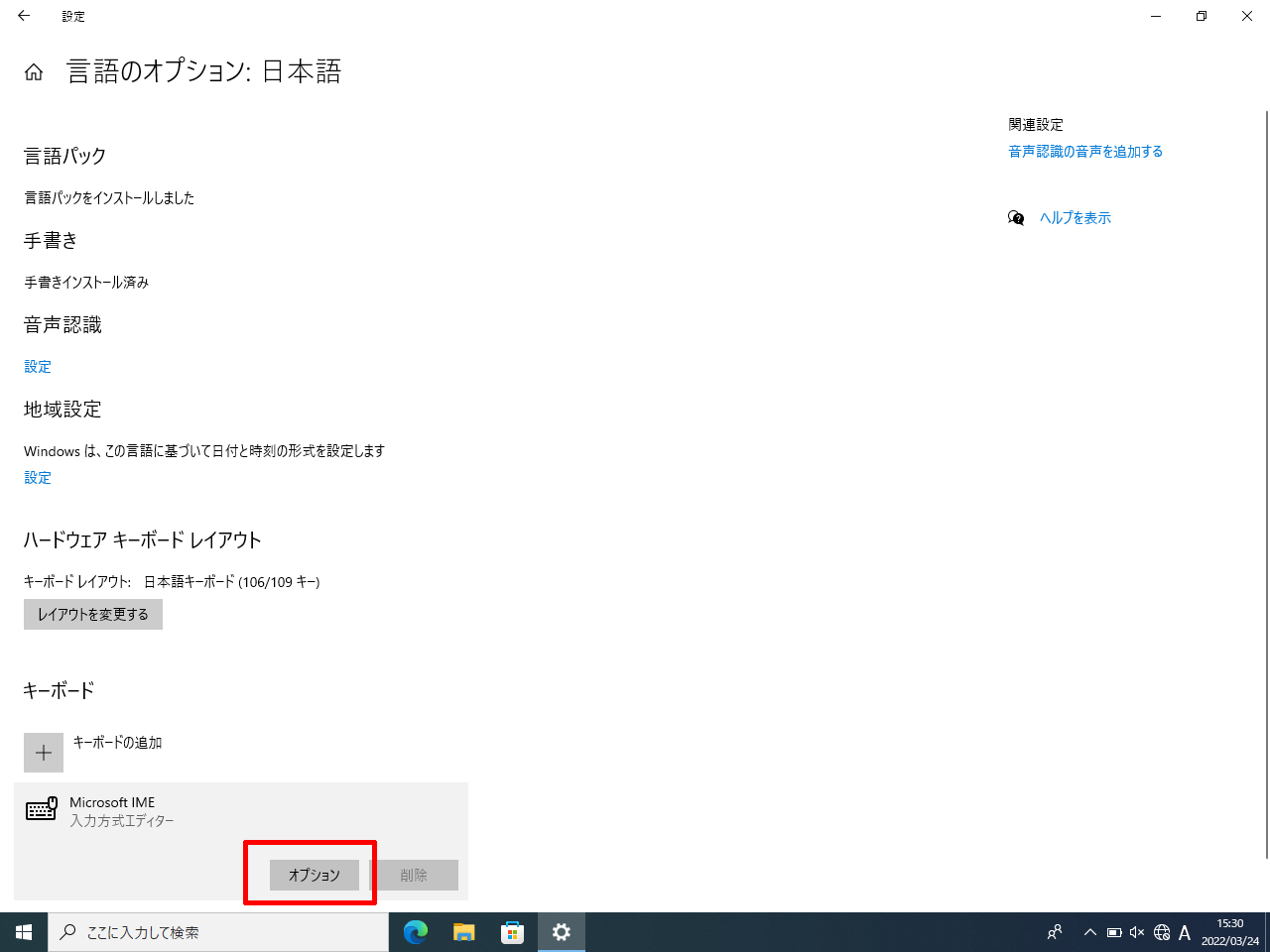

  5. キーボードの[Microsoft IME]をクリックします。

    IME変更(5)

  6. [オプション]ボタンをクリックします。

    IME変更(6)

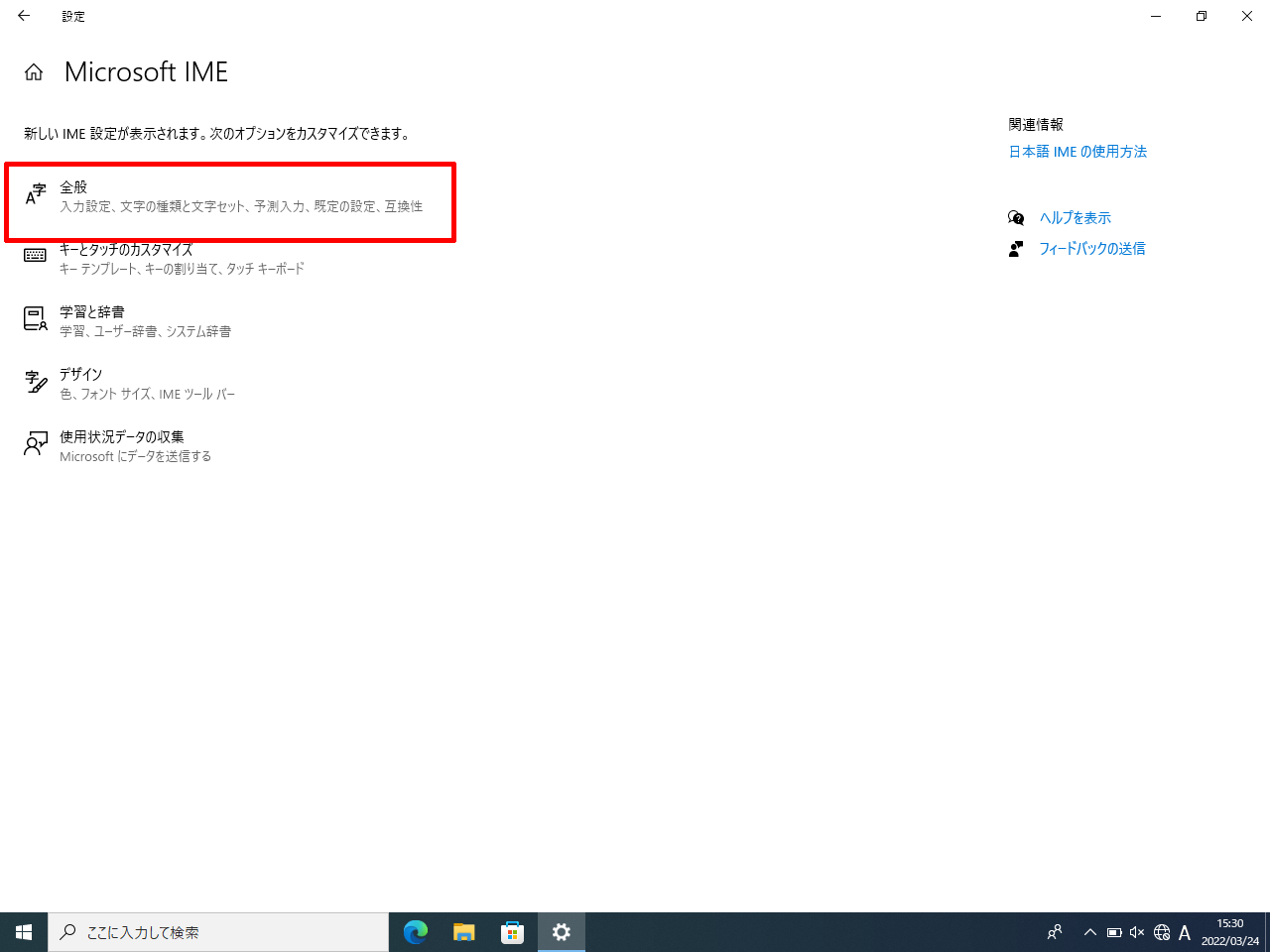

  7. [全般]をクリックします。

    IME変更(7)

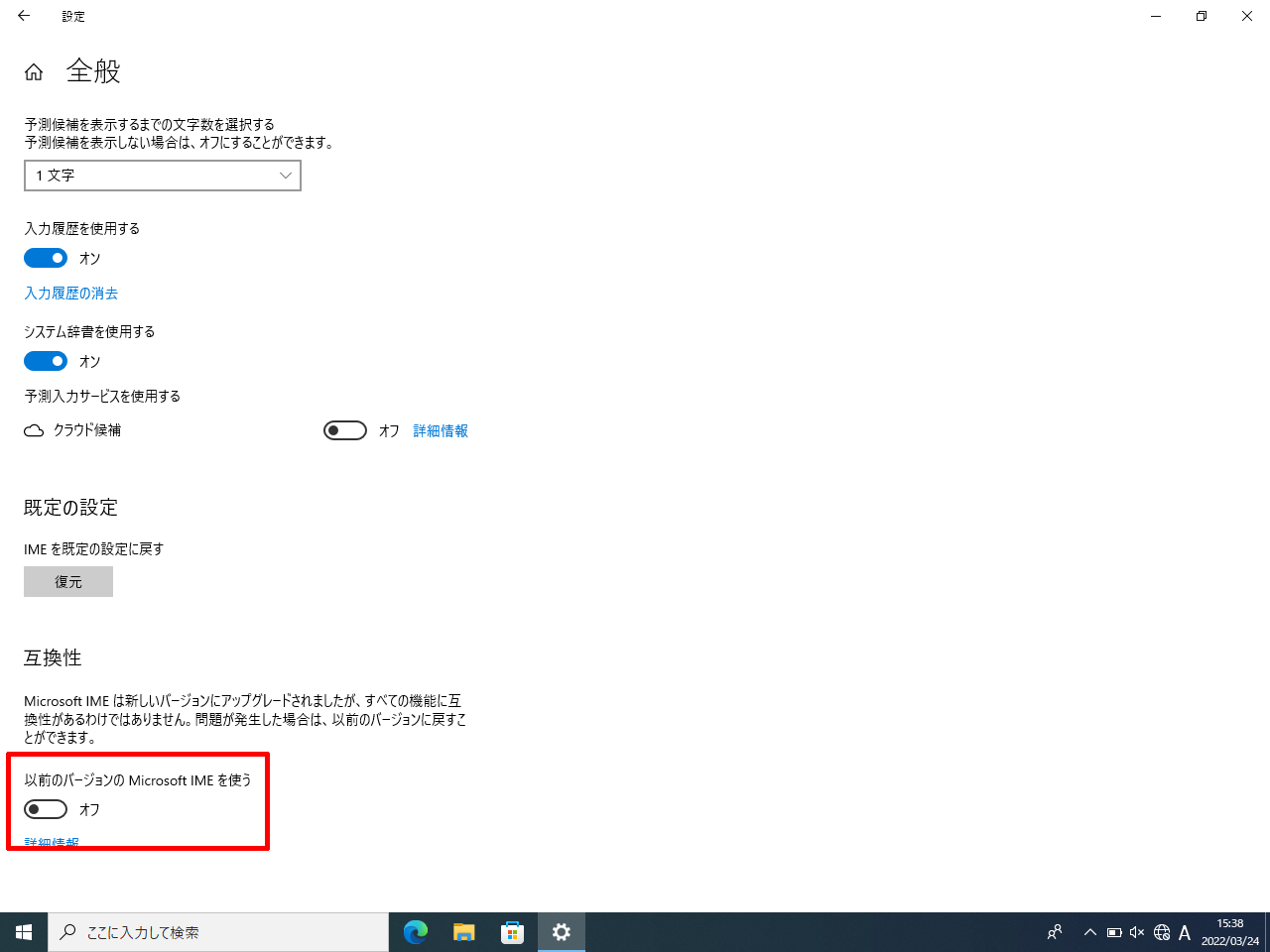

  8. 互換性の「以前のバージョンのMicrosoft IMEを使う」のスイッチをオンにします。

    IME変更(8)

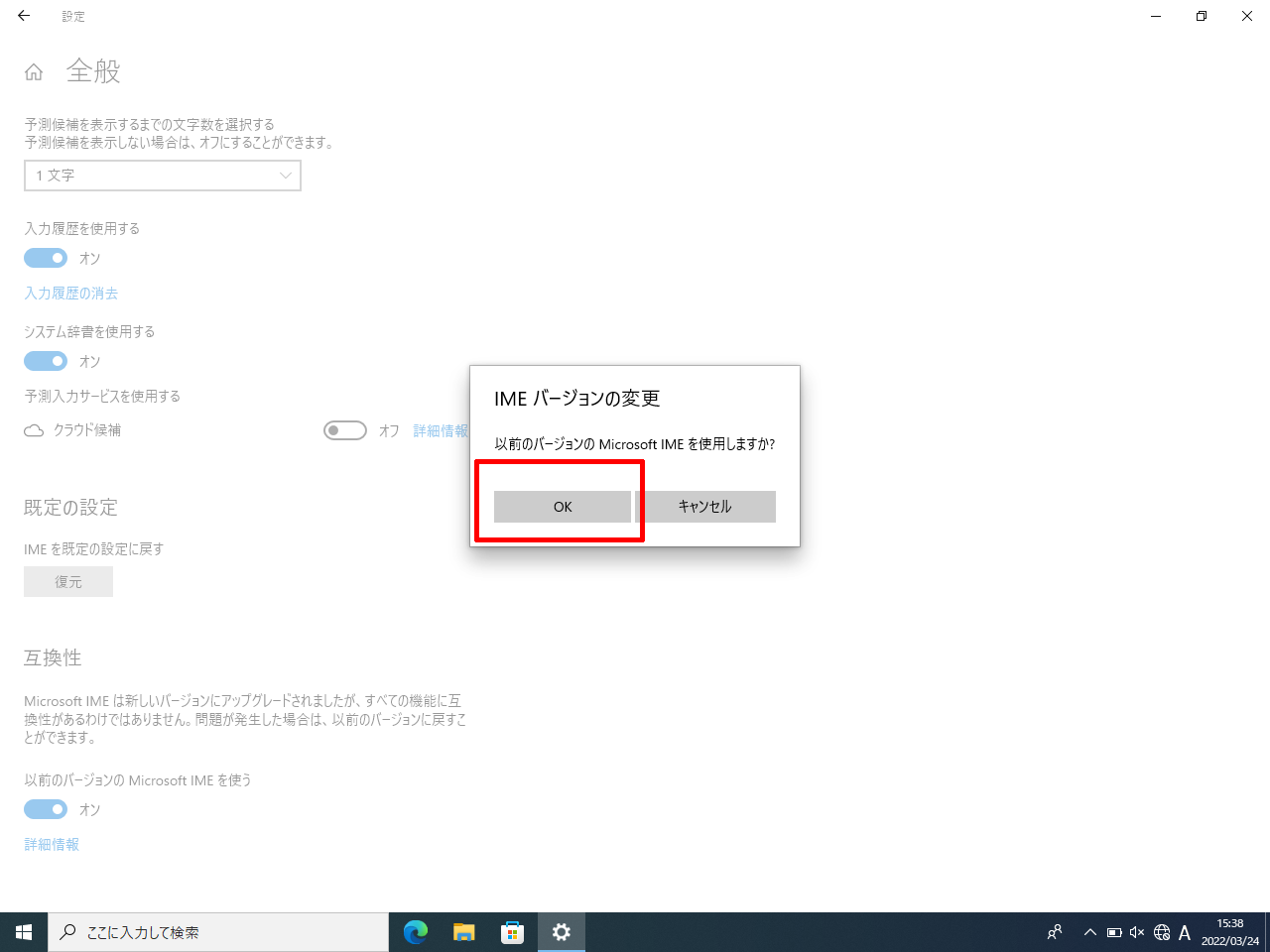

  9. [はい]ボタンをクリックして続行します。

    IME変更(9)

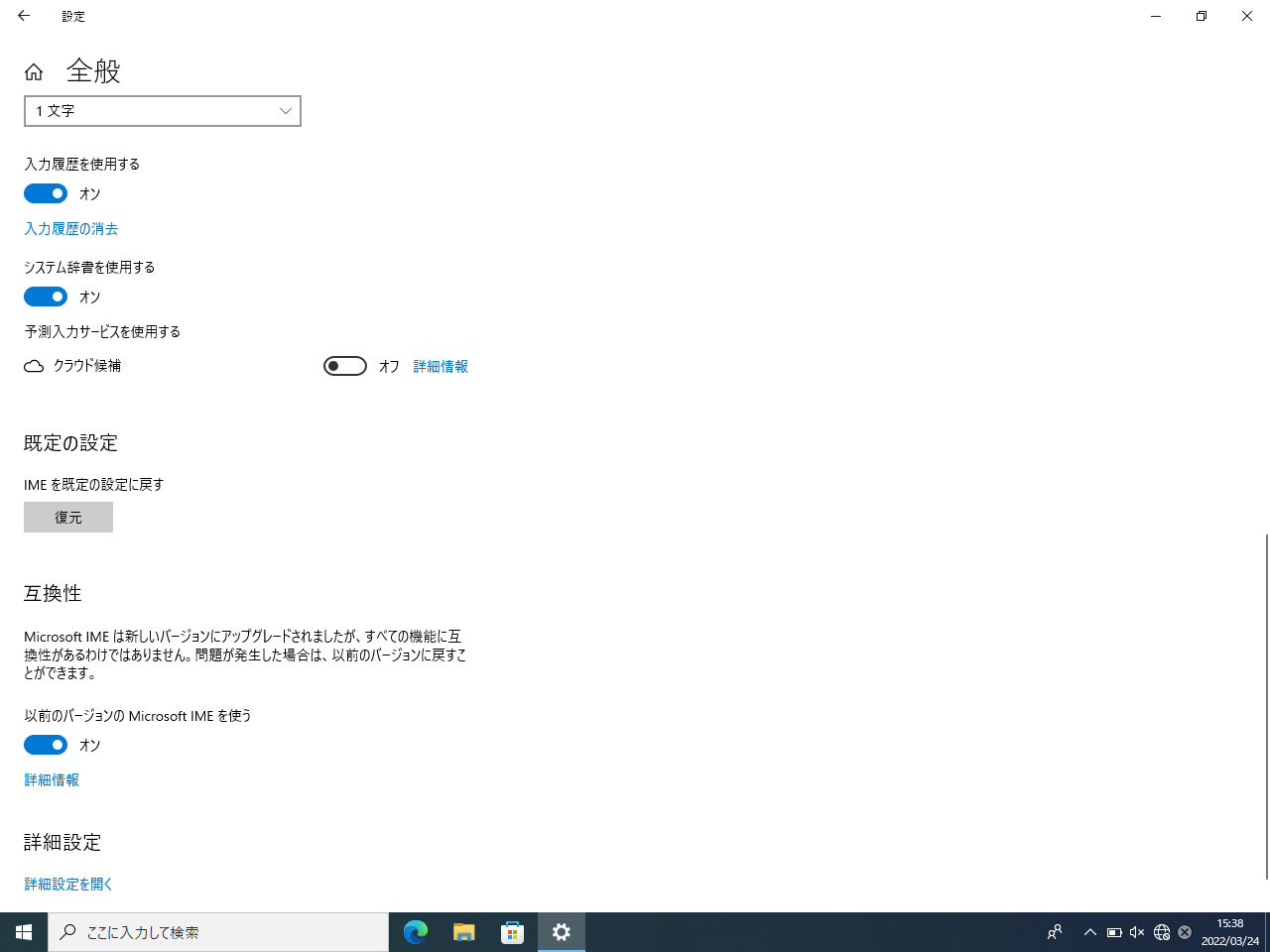

  10. 「以前のバージョンのMicrosoft IMEを使う」のスイッチがオンになれば設定完了です。

    IME変更(10)
