MS916/MS926 USB仮想COMセットアップ手順

ボタン名	< MAIN MENU >での役割	備考
トリガーボタン	項目の決定	本体正面、画面下の大きなボタン
アップボタン	１つ上の項目への移動またはパラメータの変更	本体側面、グレーのボタンの上側
ダウンボタン	１つ下の項目への移動またはパラメータの変更	本体側面、グレーのボタンの下側

RSWedge™ Unitech版は、バーコードリーダーに割り当てられているCOMポートからのデータを受信して、キーボードデータに変換するためのキーボードウェッジソフトウェアです。

RSWedge™ Unitech版を使用することで、シリアル通信に対応していないソフトウェアに、QRコードから読み取った日本語(かな、カナ、半角カナ、漢字、その他の全角文字)を直接入力することができます。

次のフォームから、RSWedge™ Unitech版のセットアップファイルの送付依頼を行うことができます。必要事項を入力して送信し、セットアップファイルを入手してください。

RSWedge™ Unitech版送付依頼フォーム
「Setup.exe」を右クリックします。
「管理者として実行」をクリックします。「管理者として実行」が無い場合は、単にダブルクリックして実行してください。
「次へ」ボタンをクリックして続行します。
「同意する」を選択して、「次へ」ボタンをクリックして続行します。
「次へ」ボタンをクリックして続行します。
「次へ」ボタンをクリックしてインストールを開始します。
インストールが完了したら「閉じる」ボタンをクリックしてセットアップウィザードを閉じて設定完了です。

トリガーボタンを長押ししてバーコードリーダーの電源を入れます。
アップボタンとダウンボタンを同時押し(または同時長押し)して< MAIN MENU >に入ります。
< MAIN MENU >内の「General Setting」に移動し、決定して次の画面へ移動します。
「General Setting」内の「Scanner Type」に移動し、決定して次の画面へ移動します。
「SCANNER TYPE」を「USB SPP」に変更して決定します。設定完了後、１つ前の画面に戻ります。
一番下の「Exit = 」に移動し、決定して１つ前の画面に戻ります。
一番下の「Exit = 」に移動し、決定して１つ前の画面に戻ります。
マイクロUSBケーブルで、バーコードリーダーとホストPCを接続します。
キーボードの[Windows]キーを押しながら[R]キーを押して「ファイル名を指定して実行」ダイアログを開きます。入力欄に「devmgmt.msc」と入力し、OKボタンをクリックしてデバイスマネージャーを開きます。

コピー用
デバイスマネージャーの「ポート (COMとLPT)」に「USB シリアルデバイス」が表示されていれば設定は完了です。
横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。RSWedgeはこのポート番号に接続するよう設定する必要があります。

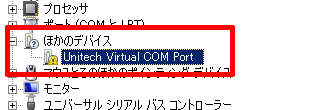

※ デバイスマネージャーの「ほかのデバイス」や「その他のデバイス」に「(！) Unitech Virtual COM Port」として存在する場合、USB仮想COMドライバの手動インストールが必要です。

手順①でインストールした RSWedge™ Unitech版 (以下、RsWedge) を、デスクトップのショートカットやインストールフォルダ内の実行ファイルから実行します。
通信設定のポートに、手順③で確認したバーコードリーダーに割り当てられている「ポート番号」を選択します。
受信設定のデータ間隔に「2000」(最大値)を入力します。
送信設定に「モード 1」を選択します。
設定を適切に変更したら「開始」ボタンをクリックしてバーコードリーダーとの通信を開始します。
RSWedgeとバーコードリーダーとの間で通信が確立すると、「中止」ボタン以外はグレーアウトします。
RSWedgeは、バーコードリーダーが読み取ったデータを、あたかもキーボードで入力したようなデータに変換します。

キーボード入力可能なソフトウェアを実行し、入力開始場所にカーソルを合わせてバーコードを読み取ると、データを直接入力することができます。

キーボードの[Windows]キーを押しながら[R]キーを押して「ファイル名を指定して実行」ダイアログを開きます。入力欄に「devmgmt.msc」と入力し、OKボタンをクリックしてデバイスマネージャーを開きます。

コピー用
デバイスマネージャーの「ほかのデバイス」や「その他のデバイス」に「(！) Scanner USB CDC」が存在する場合、USB仮想COMドライバの手動インストルが必要です。
次のリンクから、USB仮想COMドライバをダウンロードします。ダウンロードしたらzipファイルを展開して、中身を任意のフォルダへ取り出してください。

Pシリーズ UBS仮想COMドライバ (デジタル署名付き)
デバイスマネージャーの「(！) Scanner USB CDC」を右クリックして、メニューから「ドライバーソフトウェアの更新「(または「ドライバーの更新」)をクリックします。
「コンピューターを参照してドライバーソフトウェアを検索します」をクリックします。
「Pシリーズ UBS仮想COMドライバ (デジタル署名付き)」を展開したフォルダの場所をテキストボックスに直接入力するか、「参照...」ボタンから展開したフォルダを探して開きます。

「次へ」ボタンをクリックしてデバイスドライバのインストールを開始します。
デバイスドライバのインストール中にセキュリティダイアログが表示された場合は、「インストール」ボタンをクリックして続行します。
インストール完了後、「閉じる」ボタンをクリックしてダイアログを閉じます。
デバイスマネージャーの「ポート (COMとLPT)」に「Unitech CDC USB」が表示されていれば、デバイスドライバのインストールは完了です。

横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。RSWedgeはこのポート番号に接続するよう設定する必要があります。

ここでは、改行(Enter)キーをタブ(Tab)キーに変更するやり方を掲載します。

RsWedgeの画面をアクティブ(最前面)の状態にしてからバーコードを読み取ると、RSwedgeの受け取ったデータが出力文字列 (文字列表示)に入力されます。データの最後の<CR>が改行キーの部分です。
RSWedgeが通信中だと設定の変更ができないため、「中止」ボタンをクリックして通信を終了します。
最初に改行キー「<CR>」を削除するための設定を行います。受信設定の「終了コード」ボタンをクリックします。
文字コード内の「CR」をダブルクリックします。ダブルクリックすると受信終了コードに追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。
「OK」ボタンをクリックします。
RSWedgeのメイン画面に戻ったら、終了コードの右側の「削除する」チェックボックスをチェックします。これで終端の<CR>は削除されます。
続いて、削除した<CR>の代わりにTabを設定します。付加コード設定の「終了コード」ボタンをクリックします。
下側の仮想キーコード(Windows機能キー)から「TAB」をダブルクリックします。ダブルクリックすると付加コード (後)に追加されます。間違ったコードをダブルクリックした場合はバックスペースキーなどで削除してください。

※ここで、他のキーや追加の文字を設定することもできます。ここで設定したキーや文字は、バーコードデータの終端に追加された順番で送信されます。
「OK」ボタンをクリックします。
「開始」ボタンをクリックしてスキャナの通信を開始します。バーコードリーダーとのあいだに通信が確立すれば設定完了です。
バーコードをスキャンして終端がTABキーに変更されているか確認してください。
